Sisäisen välyksen tai esijännityksen valitseminen
Laakerin käyttövälys tai esijännitys vaikuttaa mm. kitkaan, kuormitusalueen kokoon ja laakerin väsymisikään. Kaavio 1 näyttää näiden parametrien välisen suhteen. Kaavio on yleistetty ja perustuu vierintälaakereihin radiaalikuormalla.
Yleisissä sovelluksissa käyttöetäisyyden tulee olla kaaviossa 1 esitetyn suositellun alueen sisällä.
Alkuperäisen sisäisen välyksen valitseminen ja Esikuormituksen valinta kuvaavat huomioon ottavat vaikuttavat tekijät ja tarjoavat menetelmät, joilla voit laskea sovelluksesi vaatiman välyksen/esijännityksen saavuttamiseksi tarvittavan alkuperäisen sisäisen välyksen.

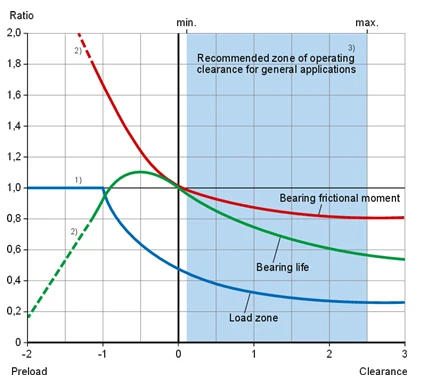

kaavio 1 - Toiminnallinen tyhjennys tai esilataus vs. tärkeimmät käyttöehdot
Laakerin sisävälys (kuva 1) määritellään kokonaisetäisyydeksi, jonka läpi yhtä laakerirengasta voidaan liikuttaa suhteessa toiseen säteen suunnassa (säteittäinen sisävälys) tai aksiaalisuunnassa (aksiaalinen sisävälys).
Alkuperäinen sisävälys on laakerin sisäinen välys ennen asennusta.
Asennettu välys on laakerin sisäinen välys asennuksen jälkeen, mutta ennen käyttöä.
Toimintavälys on laakerin sisäinen välys sen ollessa toiminnassa ja saavuttanut vakaan lämpötilan.
Useimmissa sovelluksissa laakerin sisäinen alkuvälys on suurempi kuin sen toimintavälys. Tämä johtuu seuraavista:
häiriö sopii akseliin ja/tai koteloon
laakerirenkaiden ja niihin liittyvien komponenttien lämpölaajeneminen
Laakereissa on oltava asianmukainen toimintavälys toimiakseen tyydyttävästi (oikean välyksen/esijännityksen valitseminen on tärkeää).
Useimmissa tapauksissa laakerit vaativat tietyn välyksen (alkuperäisen sisäisen välyksen valinta). Joissain tapauksissa ne voivat kuitenkin vaatia esikuormitusta, eli negatiivista välystä (esikuormituksen valinta).
Yleensä:
Kuulalaakereiden toimintavälyksen tulee olla käytännössä nolla.
Sylinterimäiset, neula-, pallo- ja CARB-rullalaakerit vaativat tyypillisesti vähintään pienen toimintavälyksen.
Kartiorullalaakereiden ja kulmakosketuskuulalaakereiden toimintavälyksen tulee olla pieni, paitsi sovelluksissa, joissa vaaditaan suurta jäykkyyttä tai asennon ohjausta, jolloin ne voidaan asentaa tietyllä esijännityksellä.
